性能范圍

  流量：Q   可達7000m3/h
  揚程：H   可達25m
  工作壓力：P   可達0.6MPa
  工作溫度：t    -20～+120℃
應用
  ·化工流程中強制循環
  ·海水養殖
  ·城市煤氣工程

   ·水處理系統：總之，本系列泵能夠經濟有效地輸送大流量，低揚程，均勻的或含有一定顆粒的，化學中性的，或有腐蝕性的液體。

特點

  ·泵效率高，能耗小。
  ·泵在整個性能范圍內的能耗均勻，可以在閉閥下啟動，而電機不致過載。
  ·過流載面大，不易堵塞。
  ·結構堅固，壽命長
臥式結構
  在檢查和拆卸葉輪和油封時，這種“拉出”式結構的泵，毋須將與泵體相連接的管路拆開，裝有經過精密加工的泵軸，裝有稀油潤滑的軸承，在填料函蓋中，還裝有防護軸套。軸承向體里的油位，可由“恒位”油杯來控制。
  在泵體上鑄有支腳，可承受來自管路的任何載荷，并直接傳給基礎。這樣，轉子不會因泵承受載荷而產生彎曲，從而食品店里軸承具有最佳的使用壽命。
  規格到35-40的泵，其進出口法蘭的尺寸，符合NEN5802/DIN2532標準，壓力等級為1.0MPa；更大規格的泵，壓力等級為0.6MPa。
  泵的選擇方向，從驅動端看泵，為順時針方向。
  動力可采用電動機或內燃機。
  為了便于吸入管路排氣，泵裝置上可以配備完整的放氣裝置。
密封形式
  可配填料密封或雙端面積機械密封。
SPP泵性能范圍
  圖中各個由粗線圍成的區域代表一種規格（如35-40）。
  下面細線印制數字表示每分鐘轉數（如970）。

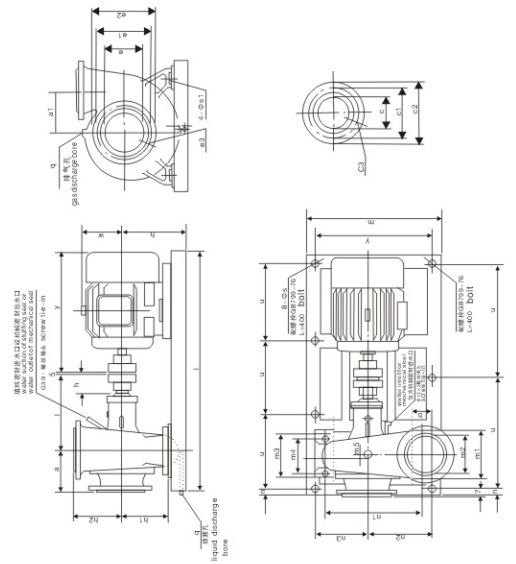

外形及安裝尺寸
尺寸單位為毫米，標注英寸者除外。
旋轉方向：從驅動端看，為順時針方向。

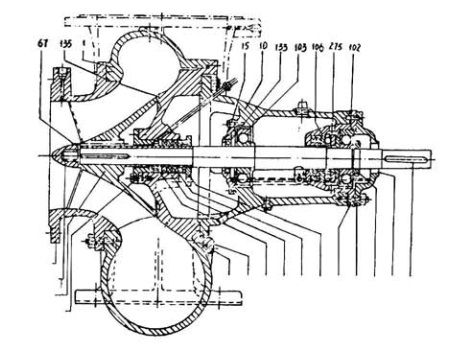

剖面圖

零件單
1.      泵體  3.吸入蓋  5.填料函蓋  7.軸承托架  10.軸承托架  12.后軸承蓋  15.前軸承蓋  31.軸承箱體  54.軸  *57.葉輪螺母  *67.防松墊片  93.軸承螺母  102.徑向球軸承  103.徑向球軸承  106.推力球軸承  130.骨架油封  133.骨架油封  135.O形圈  136.O形圈  *202.軸承  203.端蓋  220.水封環  221.填料壓蓋  222.填料壓蓋  275.隔套
帶“*”的零件為易損件
訂貨須知
1、根據使用條件決定泵的規格、材料、軸封形式及電動機。訂貨時應指出流量、揚程、吸入壓力、選用材料、介質的名稱、密度及溫度等。
2、配用特殊電動機時，要指出防爆等級、功率及電壓、頻率等。
3、若選用機械密封，訂貨時應提出其型號名稱。
